PixiEditor的Skia与Avalonia跨平台渲染架构：如何实现高性能2D图形编辑

【免费下载链接】PixiEditor PixiEditor is a Universal Editor for all your 2D needs 项目地址: https://gitcode.com/GitHub_Trending/pi/PixiEditor

在当今跨平台应用开发领域，构建高性能2D图形编辑器面临多重挑战：需要在Windows、macOS和Linux上提供一致的UI体验，同时保持像素级渲染精度和实时交互性能。PixiEditor作为一款基于.NET 7的通用2D编辑器，通过Skia图形引擎与Avalonia UI框架的深度整合，成功解决了这些技术难题，为像素艺术、矢量图形和动画创作提供了统一的跨平台解决方案。

跨平台渲染的技术挑战与架构选型

传统桌面图形应用开发常受限于平台特定的渲染API和UI框架，导致跨平台兼容性差、性能优化复杂。PixiEditor采用分层架构设计，将渲染引擎与UI框架解耦，形成清晰的责任边界：

技术组件	核心职责	技术选型依据
Skia图形引擎	底层2D图形渲染	Google开源，Chrome/Android验证，跨平台硬件加速
Avalonia UI框架	跨平台用户界面	.NET生态原生支持，XAML MVVM模式，现代化设计
Drawie渲染后端	渲染API抽象层	统一接口，多后端支持，性能优化
ChunkyImageLib	分块图像处理	内存优化，大图像处理，实时编辑

核心配置代码位于src/PixiEditor.Desktop/Program.cs，通过Avalonia应用构建器实现多平台渲染配置：

public static AppBuilder BuildAvaloniaApp()
{
    return AppBuilder.Configure<App>()
        .UsePlatformDetect()
        .With(new SkiaOptions()
        {
            MaxGpuResourceSizeBytes = 1024 * 600 * 4 * 12 * 4 // 四倍默认资源大小
        })
        .WithDrawie();
}

Skia图形引擎的深度集成与性能优化

Skia作为PixiEditor的底层渲染引擎，提供了跨平台的2D图形绘制能力。项目通过Drawie后端对Skia进行了深度封装，实现了高效的图形管线。

渲染管线架构设计

PixiEditor的渲染管线采用分层设计，从用户操作到最终屏幕显示经过以下流程：

mermaid

分块图像处理技术

ChunkyImageLib模块实现了创新的分块图像处理机制，将大图像分割为可独立处理的区块，显著提升内存使用效率和渲染性能：

// 分块图像处理核心逻辑
public class ChunkyImage
{
    private readonly Dictionary<VecI, Chunk> chunks = new();
    private readonly ChunkPool chunkPool = new();

    public void DrawOperation(IDrawOperation operation)
    {
        var affectedArea = operation.GetAffectedArea();
        foreach (var chunkPos in GetChunkPositions(affectedArea))
        {
            if (!chunks.TryGetValue(chunkPos, out var chunk))
            {
                chunk = chunkPool.Rent();
                chunks[chunkPos] = chunk;
            }
            operation.DrawOnChunk(chunk.Surface, chunkPos);
        }
    }
}

图1：PixiEditor节点式图形渲染界面展示程序化纹理生成能力

Avalonia UI框架的现代化界面实现

Avalonia为PixiEditor提供了跨平台的UI解决方案，支持Windows、macOS和Linux的统一界面体验。

MVVM架构与数据绑定

PixiEditor采用Avalonia的MVVM模式，将业务逻辑与界面展示分离。核心视图模型位于src/PixiEditor/ViewModels/，实现了复杂的状态管理和命令模式：

// 文档视图模型示例
public class DocumentViewModel : ViewModelBase
{
    private Document _document;
    private ObservableCollection<LayerViewModel> _layers;

    public RelayCommand AddLayerCommand { get; }
    public RelayCommand RemoveLayerCommand { get; }

    public DocumentViewModel(Document document)
    {
        _document = document;
        _layers = new ObservableCollection<LayerViewModel>();

        AddLayerCommand = new RelayCommand(AddLayer);
        RemoveLayerCommand = new RelayCommand(RemoveLayer);
    }
}

多平台渲染配置

在src/PixiEditor.Desktop/Program.cs中，PixiEditor根据目标平台动态配置渲染后端：

.With(new Win32PlatformOptions()
{
    RenderingMode = openGlPreferred
        ? [Win32RenderingMode.Wgl, Win32RenderingMode.Vulkan]
        : [Win32RenderingMode.Vulkan, Win32RenderingMode.Wgl],
    OverlayPopups = true,
})
.With(new X11PlatformOptions()
{
    RenderingMode = openGlPreferred
        ? [X11RenderingMode.Glx, X11RenderingMode.Vulkan]
        : [X11RenderingMode.Vulkan, X11RenderingMode.Glx],
    OverlayPopups = true,
})

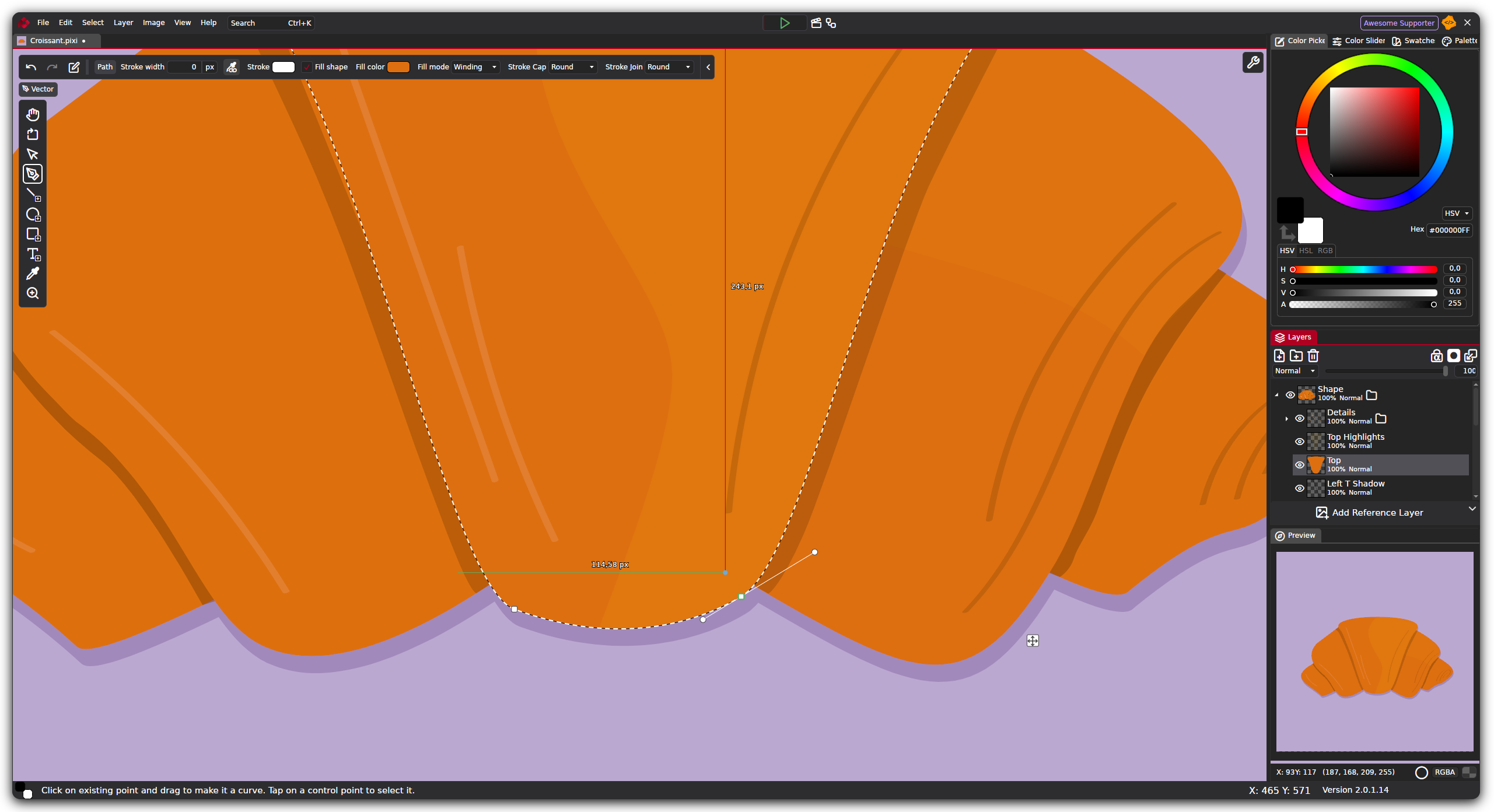

图2：PixiEditor矢量编辑界面展示贝塞尔曲线和路径操作能力

渲染性能优化策略

GPU资源管理

PixiEditor通过SkiaOptions精细控制GPU资源使用，避免内存溢出和性能瓶颈：

.With(new SkiaOptions()
{
    MaxGpuResourceSizeBytes = 1024 * 600 * 4 * 12 * 4 // 11.7MB GPU资源限制
})

异步渲染与双缓冲技术

在src/PixiEditor/Views/Rendering/Scene.cs中，实现了高效的渲染循环：

protected override void OnRender(DrawingContext context)
{
    base.OnRender(context);

    if (SceneRenderer != null && Document?.Document != null)
    {
        var renderRequest = new PreviewRenderRequest(
            Document.Document,
            Document.Transform,
            Bounds.Size,
            PixelSize.FromSize(Bounds.Size, RenderScaling));

        SceneRenderer.Render(renderRequest, context);
    }
}

多线程渲染管线

PixiEditor采用生产者-消费者模式处理渲染任务：

UI线程收集渲染请求
后台线程执行复杂图形计算
GPU线程处理硬件加速渲染
结果合成到显示缓冲区

图3：PixiEditor动画时间轴界面支持逐帧像素动画制作

扩展性与插件架构

模块化设计

PixiEditor采用高度模块化的架构设计，各组件通过清晰的接口通信：

模块名称	功能职责	关键技术
PixiEditor.Extensions	扩展系统核心	插件加载、API暴露
PixiEditor.Extensions.Sdk	扩展开发工具包	桥接接口、WASM支持
PixiEditor.Extensions.WasmRuntime	WebAssembly运行时	沙箱执行、内存管理
PixiEditor.ChangeableDocument	文档变更追踪	撤销/重做、差异计算

渲染后端扩展机制

Drawie渲染后端支持多种渲染API，开发者可以根据目标平台选择最优方案：

// 渲染后端选择逻辑
public interface IRenderBackend
{
    bool IsSupported();
    IRenderContext CreateContext();
    void DisposeContext(IRenderContext context);
}

// Vulkan后端实现
public class VulkanBackend : IRenderBackend
{
    public bool IsSupported() => VulkanApi.IsAvailable();
    public IRenderContext CreateContext() => new VulkanContext();
}

实际应用场景与技术优势

像素艺术创作

PixiEditor为像素艺术家提供了专业工具集，包括：

像素级精确绘制工具
调色板管理与颜色选择
图层混合与特效应用
动画时间轴支持

图4：PixiEditor像素艺术创作界面展示完整的工具集和图层管理

矢量图形编辑

矢量编辑功能通过Skia Path API实现，支持：

贝塞尔曲线编辑
路径操作与布尔运算
矢量到像素的无缝转换
SVG导入导出

动画制作系统

动画系统基于节点式渲染架构，支持：

逐帧动画制作
时间轴关键帧控制
程序化动画生成
多格式导出（GIF、MP4、APNG）

技术实现最佳实践

配置优化建议

GPU资源管理：根据目标硬件调整MaxGpuResourceSizeBytes参数
渲染后端选择：优先使用Vulkan后端，回退到OpenGL
内存优化：启用ChunkyImageLib的分块处理机制
线程池配置：合理设置渲染线程数量避免资源竞争

性能监控与调试

PixiEditor内置了丰富的调试工具：

渲染性能分析器
GPU资源监控
内存使用统计
帧率显示与优化建议

技术发展趋势与展望

未来技术方向

WebGPU集成：利用新兴的WebGPU标准提升跨平台渲染性能
AI辅助创作：集成机器学习模型提供智能绘图建议
云协作功能：实时协同编辑与版本控制
AR/VR支持：扩展创作维度到三维空间

架构演进建议

对于类似项目的架构设计，建议：

保持渲染与UI分离：确保渲染引擎可独立演进
采用标准接口：便于集成第三方组件和插件
注重可测试性：单元测试覆盖核心渲染逻辑
文档与示例：提供完整的API文档和示例代码

总结

PixiEditor通过Skia与Avalonia的深度整合，构建了高性能、跨平台的2D图形编辑解决方案。其架构设计体现了现代.NET应用的先进理念：模块化、可扩展、高性能。对于需要开发跨平台图形应用的团队，PixiEditor的架构提供了宝贵的技术参考和实践经验。

通过合理的分层设计、精细的性能优化和灵活的扩展机制，PixiEditor不仅满足了当前2D图形编辑的需求，也为未来的技术演进奠定了坚实基础。无论是像素艺术创作、矢量图形设计还是动画制作，这套技术栈都展现了强大的适应能力和技术优势。
